盐雾测试的结果判定标准是什么

盐雾测试是评估金属材料及其表面防护层耐腐蚀性能的核心手段，广泛应用于汽车零部件、电子元器件、建筑五金、航空航天等领域。然而，一份盐雾测试报告的价值，并不在于简单的“通过”或“未通过”结论，而在于依据科学的判定标准，对腐蚀类型、面积、位置及程度进行量化评估。本文将系统梳理盐雾测试的主要结果判定方法、国际与国内主流评级标准，以及判定标准在实际应用中的若干关键问题。

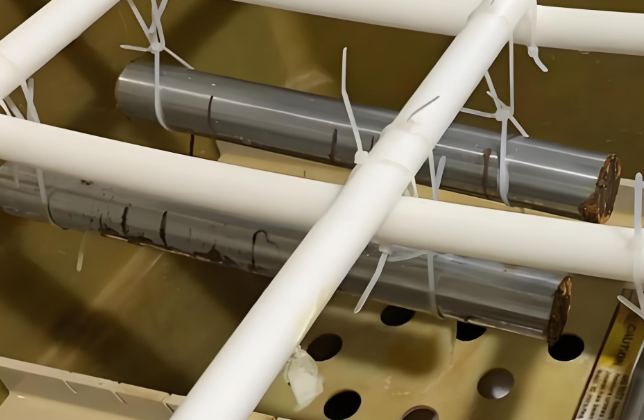

一、盐雾测试的主要判定方法

盐雾试验结果的判定方法主要有四种：评级判定法、称重判定法、腐蚀物出现判定法和腐蚀数据统计分析法。

评级判定法是把腐蚀面积与总面积之比的百分数按一定方法划分成若干级别，以某一级别作为合格判定依据，尤其适合平板样品的评价。称重判定法通过对腐蚀试验前后样品的重量进行精确称重，计算受腐蚀损失的重量来评判耐腐蚀质量，特别适用于对某种金属耐腐蚀质量进行考核。腐蚀物出现判定法是一种定性判定方法，以盐雾腐蚀试验后产品是否产生腐蚀现象作为判定依据，一般产品标准中大多采用此方法。腐蚀数据统计分析法则提供了设计腐蚀试验、分析腐蚀数据、确定腐蚀数据置信度的方法，主要用于分析统计腐蚀情况，而非具体用于某一产品的质量判定。

在实际测试中，往往不是单一地采用某一种方法，而是依据相关标准或行业规范，综合运用上述多种判定方法进行全面评估。

二、主流评级标准体系

GB/T 10125——试验方法的基础标准

GB/T 10125-2021《人造气氛腐蚀试验 盐雾试验》是国内盐雾试验的核心方法标准，等效采用国际标准ISO 9227，规定了中性盐雾试验（NSS）、乙酸盐雾试验（AASS）和铜加速乙酸盐雾试验（CASS）三种试验方法。该标准规定了盐雾溶液浓度（5%氯化钠溶液）、pH值（6.5~7.2）、试验温度（35℃±2℃）及盐雾沉降速率等关键参数，适用于绝大多数金属材料及镀层的耐腐蚀性能测试。需要注意的是，GB/T 10125规定的是试验方法本身，具体合格与否的判定还需结合产品标准或双方约定。

GB/T 6461——结果评级的关键标准

GB/T 6461-2002《金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级》是盐雾试验结果评级的核心依据。该标准采用保护评级（Rp）和外观评级（Ra）双维度评价体系。

保护评级（Rp）用于评估覆盖层对基体金属的保护能力，数值范围为0（最差）到10（最优）。其计算公式为Rp = 3(2 - logA)，其中A为基体金属腐蚀所占总面积的百分数。缺陷面积与评级对应关系为：无缺陷为10级，0＜A≤0.1%为9级，0.1%＜A≤0.25%为8级，0.25%＜A≤0.5%为7级，0.5%＜A≤1.0%为6级。

外观评级（Ra）则用于评估覆盖层的外观完整性，包括腐蚀产物、变色、脱落、鼓泡等缺陷，评分方式为字母（A-F）加数字（0-10），字母代表缺陷类型，数字表示严重程度。

ISO 10289——国际通用的评级方法

ISO 10289:1999《金属制件上金属和其他无机覆盖层经腐蚀试验的试验试样和制件的评级》同样采用保护等级和外观等级双维度评价，共分为11个等级（0~10）。ISO 10289与GB/T 6461在技术内容上高度一致，是国内检测机构出具国际互认报告时常用的评级依据。

ASTM B117——中性盐雾试验的奠基性标准

ASTM B117是国际上应用最广泛的中性盐雾试验标准之一，定义了5% NaCl溶液、pH 6.5~7.2、箱内温度35℃、沉降率1.0~2.0 mL/(80cm²·h)等基本操作条件。需要特别注意的是，ASTM B117本身并不定义合格/不合格的验收准则，它只规定试验如何执行，具体的判定标准需由产品规范或供需双方协商确定。

三、常见腐蚀缺陷类型与判定要点

盐雾试验后的腐蚀缺陷主要包括以下几类：红锈（基体金属暴露，如钢制件生锈）、白锈（镀锌层腐蚀产物）、点蚀（局部腐蚀形成的凹坑）、涂层起泡（覆盖层与基体或层间界面隆起）、涂层剥落（覆盖层与基体分离）等。

判定时需区分腐蚀产物的性质：白锈通常视为镀层正常消耗，在一定面积内可接受；而红锈意味着基体金属已发生腐蚀，通常判定为防护失效。此外，腐蚀出现的位置也直接影响判定结果——功能区域（如电接触面、密封面）通常零容忍，而结构非关键区域可适当放宽。

四、行业应用中的差异化判定标准

不同行业对盐雾测试合格标准的要求差异显著。在汽车行业，镀锌螺栓常采用48小时中性盐雾测试，以无红锈为合格标准；车身中上部通常要求240小时以上无外观可见腐蚀，而车身下部因更易受冲击和侵蚀，一般要求480小时以上无外观可见腐蚀。在电子元器件领域，依据GB/T 2423.17标准，试验后需检查产品外观及电气性能是否满足要求，无涂层起泡脱落、无触点氧化即为合格。在建筑五金领域，不锈钢螺丝经96小时测试表面无腐蚀即可满足要求。

对于电泳涂装零部件，通常要求划线处单边锈蚀蔓延不超过2mm，漆层不脱落、不起泡，非划线位置不允许有锈蚀。这些案例说明，合格判定不是一个固定的时间节点，而是依据产品实际使用环境和行业规范综合确定的。

五、判定中需要关注的常见问题

在实践中，盐雾测试的判定存在几个常见误区。其一，将盐雾时间越长等同于质量越好，实际上应根据产品实际使用环境设定合理时长，过度设计会增加不必要的成本。其二，仅关注是否生锈而忽略腐蚀的位置、类型和面积，可能导致对产品质量的误判。其三，试验后未彻底清洗残留盐分，可能造成“假性持续腐蚀”，影响判定的准确性。

因此，一份专业的盐雾测试报告，不仅应记录试验条件和时长，更应依据适用的评级标准，对腐蚀类型、面积、位置进行量化描述，给出保护评级和外观评级的具体数值，使判定结果具备可追溯性和可比性。

四维检测（苏州）有限公司作为专业的第三方检测机构，可提供盐雾试验服务，依据GB/T 10125、GB/T 6461、ISO 9227、ASTM B117等国内外标准执行测试，并为客户出具包含腐蚀评级、缺陷描述及判定结论的专业检测报告，助力企业准确评估产品的耐腐蚀性能。
