金属材料断裂失效分析

金属材料断裂失效分析概述

金属材料断裂失效分析是一门综合性的工程技术学科，旨在通过系统的调查、检测与逻辑推理，确定金属构件发生断裂的根本原因、过程机制及其影响因素。该分析涉及材料科学、力学、断口学、腐蚀学及加工工艺等多学科交叉，其核心是对失效件（断口）进行多尺度、多方法的科学检验，从而重构失效事件链，为预防类似失效、改进产品设计与工艺提供直接依据。

失效分析目的

进行断裂失效分析的主要目标包括：

1. 确定失效模式与性质：明确断裂属于韧性断裂、脆性断裂、疲劳断裂、应力腐蚀开裂、氢致开裂还是蠕变断裂等，这是分析的起点。

2. 识别失效原因：辨析导致断裂的直接与根本原因，通常归为设计原因、材料原因、制造工艺原因、装配使用原因或环境介质原因等大类。

3. 厘清责任与辅助仲裁：为产品责任界定、质量纠纷、保险理赔或法律诉讼提供客观、科学的技术证据。

4. 提出纠正与预防措施：基于根本原因，向设计、制造、使用方提供针对性的改进建议，以防止失效复现，提升产品可靠性与安全性。

主要分析项目与流程

系统的失效分析遵循严谨的程序，典型项目与流程包括：

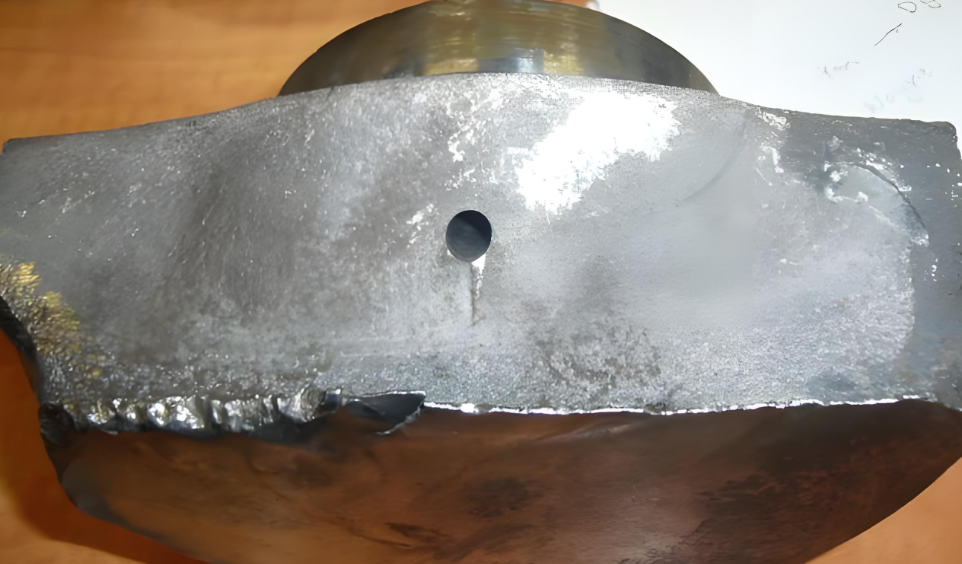

1. 背景信息调查与初步检查：收集失效工况（载荷、环境、时间）、材料规范、制造历史及维护记录。对失效构件进行宏观形貌观察、尺寸测量及断口宏观拍照。

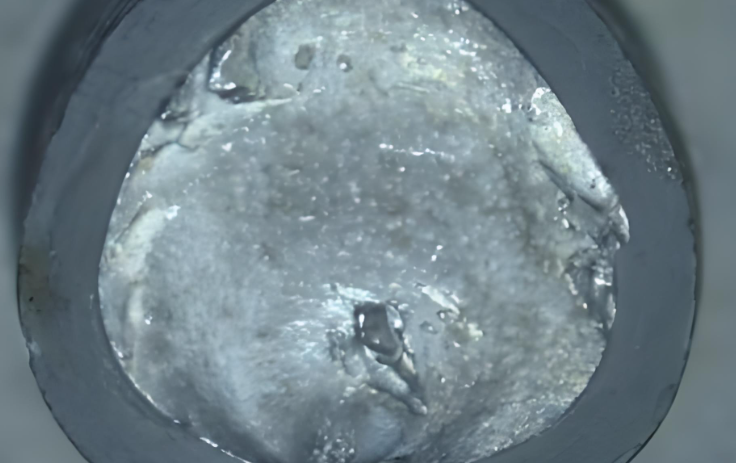

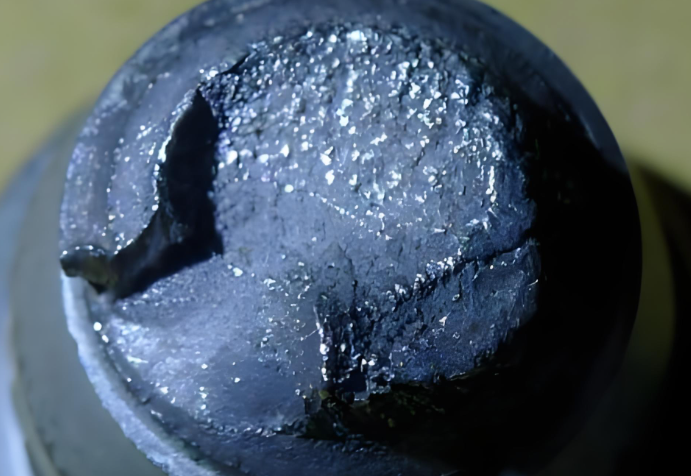

2. 断口微观分析：使用体视显微镜、扫描电子显微镜（SEM）对断口进行显微观察，识别断裂起源区、扩展区和瞬断区的微观形貌特征（如韧窝、解理台阶、疲劳辉纹、沿晶特征等），是判断断裂模式的关键。

3. 材料理化性能检验：

   • 化学成分分析：验证材料成分是否符合规范。

   • 力学性能测试：在完好部位取样，测试硬度、拉伸、冲击等性能是否达标。

   • 金相组织分析：检验材料的显微组织、晶粒度、非金属夹杂物、热处理状态是否存在异常，以及裂纹的扩展路径（穿晶或沿晶）。

4. 模拟验证试验：根据需要，可能进行有限元应力分析、环境模拟试验或复现试验，以验证推断的根本原因。

5. 综合分析判定：整合所有检测数据与背景信息，通过排除与归纳，得出逻辑一致的结论。

常用参考标准与方法

失效分析综合运用各类材料检测标准，并无单一覆盖全流程的专属标准，常见参考依据包括：

1. 断口分析标准：ASTM E3（金相试样制备）、ASTM E883（反射光显微照相指南）、GB/T 3361《断口检查术语》等。

2. 材料检测标准：GB/T 223（化学分析）、GB/T 228.1（拉伸试验）、GB/T 229（冲击试验）、GB/T 13298（金相检验方法）等系列国家标准。

3. 专业领域指南：ASTM E1823《工程失效分析术语》、GB/T 16778《金属材料断裂失效分析程序导则》等，为分析流程提供框架性指导。

4. 特定失效模式标准：如针对疲劳（ASTM E466/E467）、应力腐蚀（GB/T 15970.1）等有专门试验与评价标准。

失效分析报告内容

一份完整的失效分析报告是一份技术鉴定文件，应包含：

1. 任务来源与背景：简述失效事件概况、分析要求及样品信息。

2. 分析过程与方法：详细描述所采用的各项检测技术、设备及依据的标准或方法。

3. 实验结果：客观呈现所有检测数据、图表、宏观与微观照片，并附有必要的标注与说明。

4. 分析与讨论：系统地分析各项结果之间的关联，论证断裂的起源、扩展过程，并讨论各种可能原因。

5. 结论与建议：明确指出失效的根本原因和主要影响因素，并据此提出具体、可行的预防或改进措施。结论应清晰、明确，有充分的数据支持。

6. 报告签章：报告需由分析人员、审核人员及批准人员签字，并由具备相应能力的检测机构加盖检验检测专用章。

选择检测机构注意事项

鉴于失效分析的复杂性与严肃性，委托方应审慎选择分析机构：

1. 资质与综合能力：优先选择在材料检测领域具备CMA和CNAS双重认可的实验室，并确认其认可范围涵盖化学成分、力学性能、金相、扫描电镜等关键项目。

2. 人员专业经验：失效分析高度依赖分析工程师的经验与专业判断力。考察机构是否拥有具备深厚材料学背景、熟悉相关工业领域、并拥有大量实际案例分析经验的高级技术人员。

3. 技术平台完整性：确认机构具备从宏观检查到微观分析（SEM/EDS）、从物理性能到化学分析的全套设备与技术能力，能够在一个体系内完成全部分析，保证数据的连贯性与样品的可追溯性。

4. 流程的规范性与客观性：了解其是否遵循标准的失效分析程序（如背景调查-宏观检验-微观检验-材料检验-综合分析），能否保持分析的客观中立，避免预设立场。

5. 报告的权威性与逻辑性：评估其既往报告的质量，报告是否证据链完整、逻辑推理严密、结论明确，并能在行业内或司法程序中具备较高的采信度。
