GB/T 2423.4-2008《电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）》

GB/T 2423.4-2008是关于电工电子产品环境适应性的核心国标，正式名称为《电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）》。该标准自2009年1月1日起实施，替代了1993年的旧版本，并被国家认定为“继续有效”。它等同采用了国际电工委员会（IEC）的IEC 60068-2-30:2005标准，这意味着遵循该标准的测试结果在国际上具有广泛的认可度。

核心测试目的：模拟“呼吸效应”

该试验的核心，是模拟产品在温度与湿度周期性剧烈变化的环境（如热带气候）下的适应能力。这种交替变化会产生一种“呼吸效应”：当环境温度升高，产品内部的空气受热膨胀，部分湿气被“呼出”；当环境温度降低，内部空气收缩，外部潮湿空气又会被“吸入”。这个反复的过程会加剧水分渗透，极易在产品表面（尤其是内部）产生凝露，从而有效地暴露产品在结构密封、材料选择和工艺方面的潜在缺陷。

试验核心参数与严酷等级

标准定义了清晰的试验严酷等级，主要通过两个核心参数进行组合：循环次数和试验温度。用户可根据产品的预期使用环境选择不同的等级。

完整的试验步骤与一个24小时循环

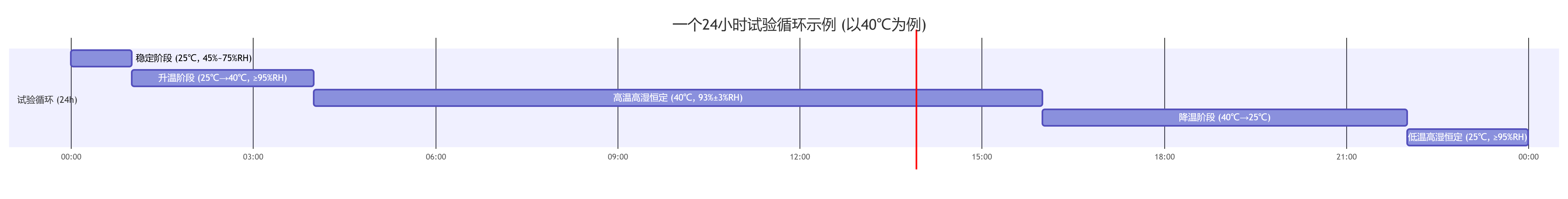

整个试验遵循标准化的流程，从预处理到最终检测，确保结果的可比性和可重复性。一个完整的24小时循环（以高温40℃为例）的温湿度变化路径如下图所示：

具体的阶段说明如下：

1. 初始检测：在试验开始前，对样品进行外观、电气和机械性能的全面检测，记录初始数据作为基准。

2. 预处理与稳定：将样品（通常为无包装、不通电状态）放入试验箱。将箱内温度调节至 25℃ ± 3K，相对湿度保持在 45% ~ 75% 的限值内，直至样品温度达到稳定。

3. 进行条件试验（循环）：按规定的循环次数重复以下24小时循环。

   • 湿度稳定：在25℃下，将箱内相对湿度在1小时内升至不低于95%。

   • 升温阶段：在 3小时 ± 30分钟 内，将温度升至设定的高温值（40℃或55℃）。此阶段相对湿度应不低于95%，最后15分钟内不低于90%。

   • 高温高湿恒定阶段：将温度稳定在高温值 ±2K 范围内，持续 12小时 ± 30分钟。在此阶段的大部分时间里，相对湿度应控制在 (93 ± 3)%，仅在最初和最后15分钟内允许在90% ~ 100%之间。

   • 降温阶段：该阶段有两种标准方法。

     • 方法1（更严格）：在 3小时 内将温度降至25℃。前半段（1.5小时）有特定的降温速率要求。

     • 方法2：在 3至6小时 内将温度降至25℃。对相对湿度的要求也更宽松（不低于80%）。

   • 低温高湿恒定阶段：将温度保持在 25℃ ± 3K，同时相对湿度保持不低于 95%，直至24小时循环结束。

4. 恢复：试验结束后，需将样品在标准大气条件下进行恢复。这通常包括在1小时内将湿度降至 75% ± 2%，再用1小时将温度调至实验室温度（±1K）。

5. 最终检测：对恢复后的样品再次进行外观、电气和机械性能的检测，并与初始数据进行对比，评估其性能退化情况。

试验设备要求

为确保试验的准确性，对设备有严格的要求：

• 试验箱：必须使用能够精确控制温湿度并执行上述循环程序的交变湿热试验箱。

• 性能指标：为保证箱内环境均匀，要求箱内温度均匀度 ≤2℃，湿度均匀度 ≤3%；控温精度需达 ±0.5℃，控湿精度 ±2%。

• 细节要求：为防止交叉影响，要求用于加湿的水的电阻率小于500Ω·m，并且箱内产生的凝结水必须及时排出，避免滴落在样品上。

测试项目与合格性判定

该标准定义的是方法，而不是具体的性能指标。因此，测试的具体项目和判定是否合格的依据，需要由具体产品的标准或供需双方协议来确定。通常，测试会围绕以下几个方面进行评估：

• 外观检查：检查是否存在外壳变形、裂纹、漏液、腐蚀斑点等物理损伤。

• 电气性能测试：如绝缘电阻、介电强度、接触电阻等，检查电气性能是否下降。

• 功能检查：确认产品的基本功能（如通电、通信、运行等）是否正常。

• 机械性能测试：检查机械结构是否有松动、卡滞或强度下降等问题。
