清洁度颗粒检测

清洁度颗粒检测概述

清洁度颗粒检测是一项针对零部件、原材料及流体介质中残留固体颗粒污染物进行系统性提取、量化与分析的精密检测技术。该检测通过标准化的流程，旨在精确测定样品表面或内部特定尺寸范围内颗粒物的数量、尺寸分布、形貌及成分，从而对其洁净水平进行客观评价。在汽车、航空航天、液压系统、半导体及精密医疗器械等高端制造领域，此项检测是控制产品内在质量、保障系统可靠性与寿命的核心质量控制环节。

清洁度颗粒检测的目的

实施颗粒检测旨在通过量化数据实现预防性质量控制，主要目的包括：

1. 预防系统失效：识别并控制可能引起运动部件磨损、精密偶件卡滞、油路或液路堵塞、电气接触不良及光学系统性能下降的颗粒污染物，从根源上避免功能性故障。

2. 评价与优化工艺：监控关键工序（如清洗、装配、焊接、去毛刺）的洁净度控制效果，为制造工艺的改进提供科学依据。

3. 满足供应链质量要求：作为供应商质量审核与来料验收的核心指标，确保零部件或原材料满足客户图纸或技术协议中明确的清洁度颗粒限值要求。

4. 支持失效分析与溯源：为已发生的故障提供颗粒污染物的特征数据（如尺寸、硬度、成分），辅助进行根本原因分析，明确污染来源。

清洁度颗粒检测的主要项目

检测遵循“提取-收集-分析”的逻辑流程，核心项目包括：

1. 污染物提取：根据样品特性，选择并执行标准化的提取方法，如压力冲洗法（适用于内腔和复杂管路）、超声波清洗法（适用于小型精密件）、振荡清洗法或直接滤膜过滤法（适用于液体样品如润滑油、清洗剂）。

2. 污染物收集：使用指定孔径（常见为0.45µm、5µm或10µm）的精密微孔滤膜对提取液进行过滤，将所有不溶性固体颗粒截留在滤膜表面。

3. 实验室颗粒分析：

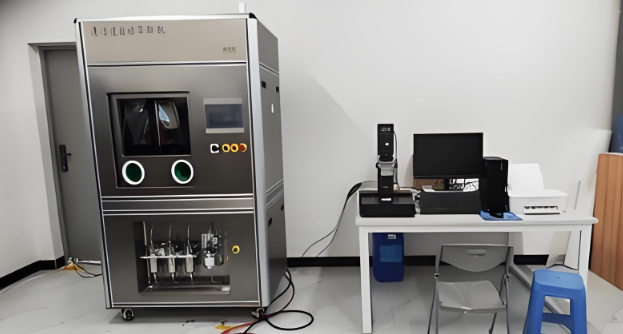

   • 自动颗粒计数与尺寸分级：采用自动清洁度分析系统（集成高分辨率光学显微镜、自动扫描平台及专业图像分析软件），对滤膜进行全自动扫描与分析。系统自动识别颗粒，测量其最大长度、宽度或当量直径，并按预设的尺寸通道进行统计计数。

   • 颗粒质量测定：使用精度为0.1 mg的分析天平，称量收集颗粒前后滤膜的质量差，得到污染物的总质量。

   • 颗粒形貌与成分分析（可选/深度分析）：利用扫描电子显微镜观察颗粒的微观形貌，并结合能谱仪对颗粒进行元素成分定性或半定量分析，以判断其可能的物质类别（如金属、硅酸盐、纤维、有机物等）。

清洁度颗粒检测的相关标准

全球工业界已建立成熟的颗粒检测标准体系，主要依据包括：

1. 国际通用权威标准：ISO 16232系列标准《道路车辆 液压回路部件清洁度》和VDA 19《技术清洁度检测》是汽车及通用机械制造业的全球性基础标准。它们详细规定了从零部件清洗、颗粒提取、分析方法到数据评估的完整技术要求。

2. 流体污染度控制标准：ISO 4406《液压传动 油液 固体颗粒污染等级代号法》和NAS 1638《液压系统零部件清洁度要求》是专门用于评定液压油、润滑油等液体介质中颗粒污染浓度的核心标准。

3. 国家与行业特定标准：GB/T 38258-2019《汽车零部件清洁度检测方法》等同采用了ISO 16232。此外，航空航天、半导体等行业亦有各自的专用标准（如IEST、SAE相关标准）。

清洁度颗粒检测报告

一份权威的检测报告是技术判定的直接依据，其核心内容必须包含：

• 样品与检测条件：清晰描述样品信息、检测部位、采用的提取方法及分析设备。

• 执行标准：明确标注检测所依据的标准编号及具体章节。

• 核心检测结果：

  • 颗粒数量分布：以表格和直方图形式列出各尺寸区间（例如：5-15µm, 15-25µm, 25-50µm, 50-100µm, ≥100µm）的颗粒数量。

  • 污染物总质量：以毫克（mg）为单位。

  • 污染度等级代码（如适用）：例如根据ISO 4406或NAS 1638评定的等级。

  • 代表性证据：提供滤膜全貌及典型颗粒的显微图像。

• 明确结论：将实测数据与规定的接受限值进行对比，给出“合格”或“不合格”的明确判定。报告须经授权签字人批准，并加盖检验检测机构资质认定（CMA）标志章，方具法律效力。

选择检测机构注意事项

为确保检测结果的准确性、可重复性及在供应链内的广泛认可，选择技术服务方时应重点关注：

1. 资质认可：首选同时具备CMA和CNAS资质的检测机构，且认可范围明确涵盖ISO 16232、VDA 19等相关颗粒检测标准。CNAS认可对于结果在国际间的互认至关重要。

2. 设备与技术能力：确认机构配备全自动、符合标准要求的清洁度分析系统、高精度天平及标准化的提取设备。操作工程师需具备深厚的标准理解能力和丰富的实战经验。

3. 标准执行与定制化服务能力：机构应能精确执行通用标准，同时熟悉不同主机厂或客户的特定企业标准，并能根据产品特点定制检测方案。

4. 全过程质量控制：考察其实验室环境控制水平（如洁净度）、样品管理流程及操作规程，确保从样品接收到报告出具的全过程能有效防止二次污染，保证数据的真实性与可追溯性。

5. 行业服务经验与口碑：优先考虑在目标行业（如汽车、液压、航空航天）拥有丰富服务经验和良好声誉的机构，其数据通常更易获得供应链上下游的认可。
