塑料断裂失效分析

　　好的，作为一名专业检测工程师，我深知塑料制品断裂带来的困扰。无论是日常用品还是工业部件，塑料失效分析都至关重要。下面我将为您清晰解析“塑料断裂失效分析”的关键步骤与要点：

　　塑料断裂失效分析：破解“脆裂”与“变形”背后的真相

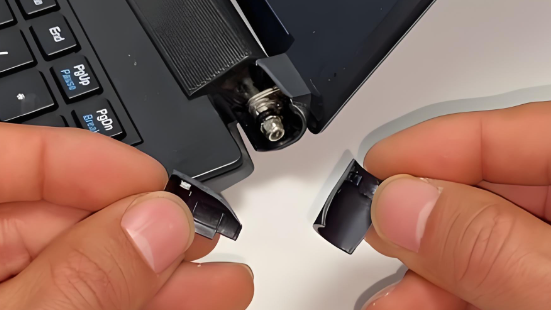

　　塑料制品在我们的生活中无处不在，从水杯、手机壳到汽车零件、医疗器械。当它们发生断裂，轻则影响使用，重则引发安全隐患。塑料断裂失效分析，就是通过科学“侦探”手段，找出断裂的根本原因，防止悲剧重演。塑料的断裂模式多样，可能是脆性断裂（像玻璃一样突然碎裂）或韧性断裂（伴随明显变形后拉断），其背后原因远比金属复杂。

　　一、 塑料断裂失效的核心诱因

　　塑料断裂通常是材料本身特性、受力状态、环境因素、加工缺陷共同作用的结果：

　　材料因素 (Material Factors):

　　选材不当： 塑料种类繁多（PE, PP, PVC, PC, ABS, PA尼龙, POM赛钢等），其强度、韧性、耐温性、耐化学性差异巨大。选错了材料，就像让“书生”去“扛大梁”。

　　内在缺陷： 原料中可能存在杂质、未充分分散的填料或色母粒，成为薄弱点。

　　老化降解： 紫外线、热量、氧气、潮湿等导致分子链断裂（降解），材料变脆、强度下降。这是常见原因！

　　设计因素 (Design Factors):

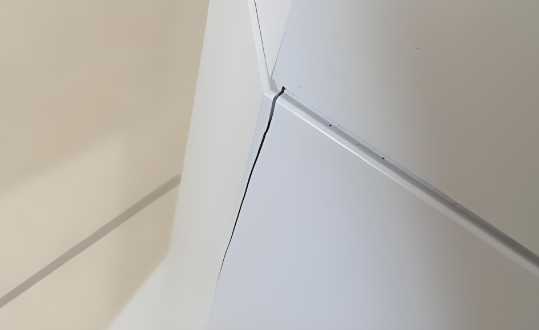

　　应力集中： 尖锐拐角、孔洞、壁厚突变处容易应力集中，成为裂纹起源点。

　　壁厚不足： 无法承受工作载荷。

　　忽略蠕变： 塑料在长期载荷下会缓慢变形（蠕变），设计时需考虑长期强度而非瞬时强度。

　　加工制造因素 (Processing & Manufacturing Factors): 非常关键！

　　注塑缺陷： 熔接线 (Weld Lines) 强度低、流痕、银纹 (Splay Marks - 常因水分或挥发物)、气泡 (Voids)、欠注 (Short Shot)、过度保压导致内应力过大。

　　取向内应力： 熔体在模腔内流动时分子链被拉伸取向，冷却固化后残留内应力，易引发开裂。

　　劣质回料： 过多或未经严格处理的回收料会显著降低性能。

　　冷却不均： 导致收缩不均和内应力。

　　环境因素 (Environmental Factors):

　　化学腐蚀/溶剂开裂： 某些溶剂或化学介质会渗透塑料，引起溶胀、塑化或直接诱发环境应力开裂 (ESC - Environmental Stress Cracking)。这是塑料特有的严重问题！

　　温度影响： 低温使塑料变脆（低温脆性）；高温使塑料软化、强度下降、加速蠕变和老化。

　　湿度影响： 对尼龙 (PA) 等吸湿性塑料，湿度变化影响尺寸稳定性和强度。

　　载荷因素 (Loading Factors):

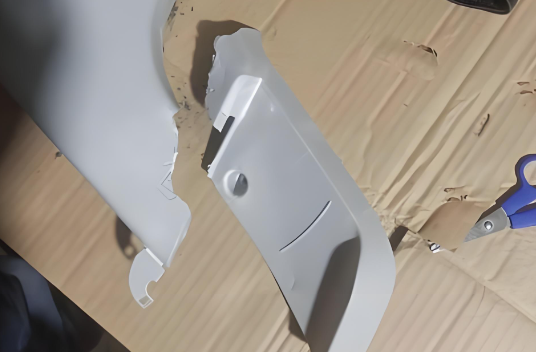

　　短期过载： 冲击载荷或过大静载荷导致瞬间断裂（可能是脆性或韧性）。

　　长期蠕变： 在低于短期强度的持续载荷下，经过较长时间后发生蠕变断裂。

　　循环疲劳： 交变载荷导致疲劳裂纹萌生并扩展，最终断裂（即使载荷不大）。

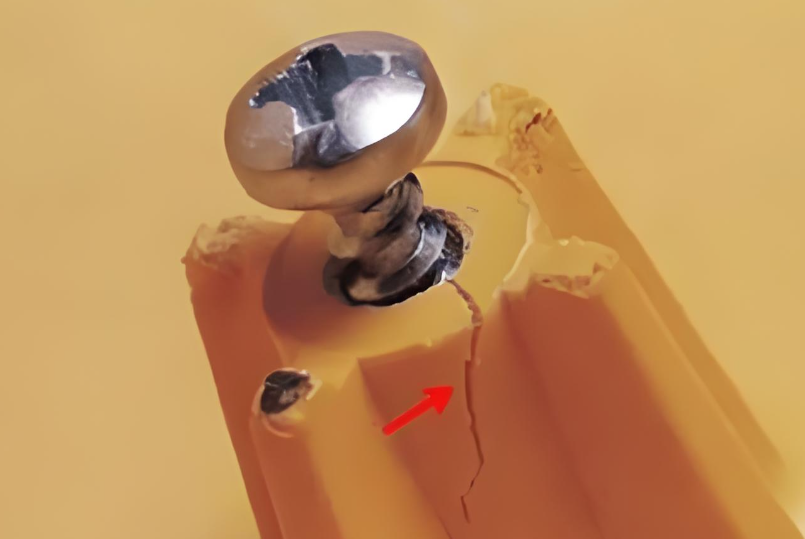

　　装配应力： 过盈配合、螺栓拧紧力过大等引入额外应力。

　　二、 塑料断裂失效分析的核心流程与要点

　　面对断裂的塑料件，我们遵循系统化分析：

　　现场调查与信息收集 (Critical First Step!):

　　失效部件信息： 名称、用途、预期寿命、塑料材质（牌号）？有无图纸/标准？

　　服役历史： 使用时长、实际载荷（静载？动载？冲击？）、环境（接触的化学品？溶剂？温度范围？湿度？紫外线暴露？）。

　　失效情况： 何时/何种工况下断裂？ 拍照记录：断裂位置、断口宏观形貌、整体变形程度（有无弯曲、扭曲、颈缩？）、颜色变化（发黄？发白？）、表面缺陷（银纹？裂纹？划痕？）。

　　加工信息： 注塑？挤出？吹塑？模具情况？加工参数？ 是否使用了回料？比例？

　　宏观断口分析 (Macroscopic Fractography - 肉眼/放大镜):

　　断裂模式判断：

　　脆性断裂： 断口相对平整、光滑、有光泽，可能有放射状纹路（Radial Marks）指向裂源，无明显塑性变形。常见于老化、低温、严重应力集中或环境应力开裂 (ESC)。

　　韧性断裂： 断口粗糙、无光泽、呈“麻坑”状，伴随明显塑性变形（如拉伸变细、弯曲）。可能看到“应力发白”(Stress Whitening) 区域（分子链高度取向和空洞化）。

　　寻找裂源 (Crack Origin): 这是重中之重！ 观察：

　　放射状纹路汇聚点。

　　“海滩纹”或“贝壳纹” (Beach Marks / Arrest Lines)： 疲劳断裂的典型特征，指示裂纹扩展前沿。

　　缺陷处： 气泡、杂质、熔接线、表面划伤、应力发白最严重处。

　　检查断口附近区域： 有无银纹、裂纹、化学腐蚀痕迹、变色、粉化？

　　微观断口分析 (Microscopic Fractography - 光学显微镜OM/扫描电镜SEM ):

　　确认宏观判断，揭示更精细特征：

　　脆性断裂特征： 相对平坦，可能看到解理台阶或河流花样（较金属少），银纹痕迹 (Crazing Patterns - 塑料脆断前常先形成大量微裂纹网)。

　　韧性断裂特征： 大量韧窝 (Dimples) 或纤维状结构（分子链被拉出），伴随剪切带 (Shear Bands)。应力发白区在微观下可见高度取向结构和空洞。

　　疲劳断裂特征： 疲劳辉纹 (Fatigue Striations) - 间距代表每次载荷循环的扩展量（塑料中有时不明显）。

　　环境应力开裂 (ESC)： 裂源常在接触介质的表面，裂纹呈树枝状分叉，断口可能较光滑，特定区域有溶剂侵蚀痕迹。

　　观察缺陷细节： 杂质、填料分散情况、空洞形态。

　　材料检测 (Material Characterization):

　　材料鉴别 (Material Identification): 红外光谱 (FTIR)  是最常用、最快捷的方法，准确判断塑料种类（如区分PE和PP，PC和PMMA）。差示扫描量热 (DSC)  可测熔点、玻璃化转变温度 (Tg)，辅助鉴别并评估热历史/老化程度。

　　力学性能测试 (Mechanical Testing):

　　拉伸试验: 测拉伸强度、断裂伸长率（判断韧性）、弹性模量。对比新料标准值或未失效件！

　　冲击试验 (Izod/Charpy): 评估韧性和缺口敏感性，对判断脆性失效尤其重要。低温冲击可评估低温脆性。

　　弯曲试验。

　　硬度测试 (如巴氏硬度)。

　　热性能分析: 除DSC外，热变形温度 (HDT) 评估耐热性。

　　老化评估: 对比失效件与新件/未暴露件的力学性能（特别是冲击强度）和FTIR光谱（寻找氧化峰）。

　　结构检查与缺陷分析 (Structural & Defect Inspection):

　　尺寸测量： 壁厚是否符合设计？有无局部减薄？

　　密度测试： 评估是否含有过多气泡或空洞。

　　金相切片 (切片后显微镜观察)：

　　观察内部结构：气泡、空洞、分层、杂质、填料分布。

　　观察裂纹形态：是起源于表面还是内部缺陷？是穿晶还是沿特定路径？

　　评估熔接线的深度和质量。

　　观察取向结构和结晶形态（对半结晶塑料如PP, PE, PA重要）。

　　无损检测 (NDT)： 如超声波 (UT) 或X射线 (RT) 探查内部缺陷（对大型或复杂件）。

　　环境因素验证 (Environmental Verification):

　　化学分析: 对接触介质或断口表面污染物进行成分分析（如能谱EDS配合SEM）。

　　ESC 测试: 如有怀疑，可用标准试样在疑似介质中进行悬臂梁弯曲等ESC测试验证。
