　　金属断裂与失效分析：揭开“金属之殇”的真相

　　金属构件（如轴、齿轮、管道、螺栓、结构件）的断裂失效可能导致停产、事故甚至灾难。失效分析如同“法医鉴定”，通过科学手段解读断口上的“密码”，找出断裂的根本原因，防止悲剧重演。金属断裂模式多样，可能是脆性断裂（突然、无预警）、韧性断裂（伴随变形）或疲劳断裂（反复载荷导致），背后原因错综复杂。

　　一、 金属断裂失效的核心诱因（Why Metals Fail）

　　金属失效通常是材料、应力、环境、时间四要素共同作用的结果，常被形象化为“失效四面体”：

　　材料因素 (Material)：

　　内在缺陷： 夹杂物 (Inclusions)、气孔 (Porosity)、缩孔 (Shrinkage)、偏析 (Segregation)、微裂纹 (Microcracks) - 这些是天然的“薄弱点”。

　　性能不足/退化： 强度（屈服强度 YS、抗拉强度 UTS）、韧性（冲击功 CVN）不足或在使用中退化（如高温蠕变 Creep、辐照脆化、过时效 Overaging）。

　　组织异常： 不良热处理导致错误显微组织（如淬火裂纹 Quench Crack、过热/过烧 Overheat/Burn、脱碳 Decarburization）、晶粒粗大、有害相析出。

　　选材不当： 材料性能无法满足服役要求。

　　应力因素 (Stress)：

　　过载 (Overload)： 一次载荷超过承载极限（瞬时过载）。

　　循环载荷 (Cyclic Loading)： 导致疲劳断裂 (Fatigue Fracture) - 金属失效的头号元凶！ 应力水平可能远低于静强度。

　　残余应力 (Residual Stress)： 焊接、铸造、锻造、冷加工（如弯曲、冲压）引入的内部应力，常是裂纹萌生的推手。

　　应力集中 (Stress Concentration)： 几何不连续处（孔、槽、台阶、尖角、裂纹本身）局部应力剧增。

　　接触应力： 磨损、微动磨损 (Fretting)、点蚀 (Pitting)。

　　环境因素 (Environment)：

　　腐蚀 (Corrosion)：

　　均匀腐蚀： 减薄承载截面。

　　局部腐蚀： 点蚀 (Pitting)、缝隙腐蚀 (Crevice Corrosion) - 成为裂纹源。

　　应力腐蚀开裂 (SCC)： 特定材料+特定环境+拉应力 = 脆性开裂。隐蔽且危险！

　　氢脆 (Hydrogen Embrittlement, HE)： 氢原子侵入导致脆化，常见于高强钢、钛合金。

　　高温： 导致蠕变 (Creep)、氧化、组织退化、强度下降。

　　低温： 诱发韧脆转变 (Ductile-to-Brittle Transition)，材料变脆。

　　时间因素 (Time)：

　　疲劳： 裂纹在循环载荷下逐渐扩展。

　　蠕变： 在高温和持续应力下缓慢变形直至断裂。

　　腐蚀/老化： 环境损伤随时间累积。

　　二、 金属断裂失效分析的核心流程与要点  (How We Investigate)

　　面对断裂件，我们遵循严谨的“侦探”流程：

　　现场调查与信息收集 (Crucial First Step!):

　　保护断口！  立即干燥、防锈、避免触碰匹配面。这是最关键的物证！

　　失效部件信息： 名称、功能、材料牌号（已知？）、图纸/标准。

　　服役历史： 使用时长、实际载荷谱（静载？动载？频率？冲击？）、环境（介质、温度、湿度、是否接触化学品/H？）。

　　失效情况： 何时/何种工况下断裂？ 拍照记录：整体部件、断裂位置、断口宏观形貌（正、反、侧面）、邻近区域（变形？磨损？腐蚀？划痕？）、断口匹配情况（先拼起来看！）。

　　制造与维修史： 铸造/锻造/焊接？热处理工艺？冷加工？是否有过修复？

　　宏观断口分析 (Macroscopic Fractography - 肉眼/体视显微镜):

　　核心任务：初步判断断裂模式 & 定位裂源 (Crack Origin)!

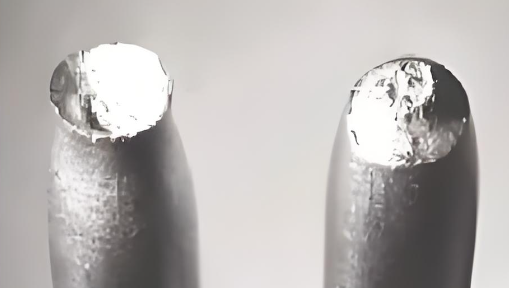

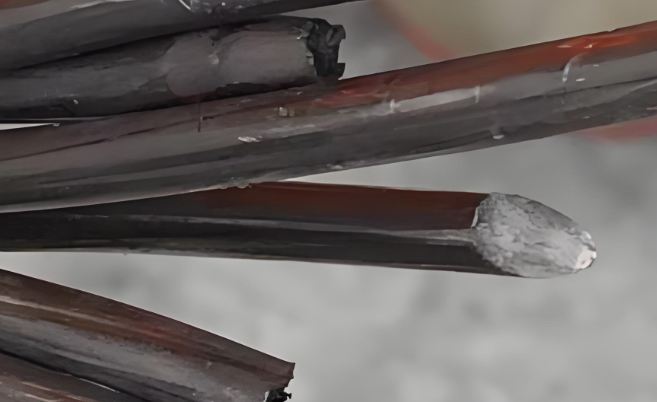

　　韧性断裂特征： 明显颈缩 (Necking)，断口呈杯锥状 (Cup-and-Cone)（中心纤维区+周边剪切唇），粗糙、灰暗。

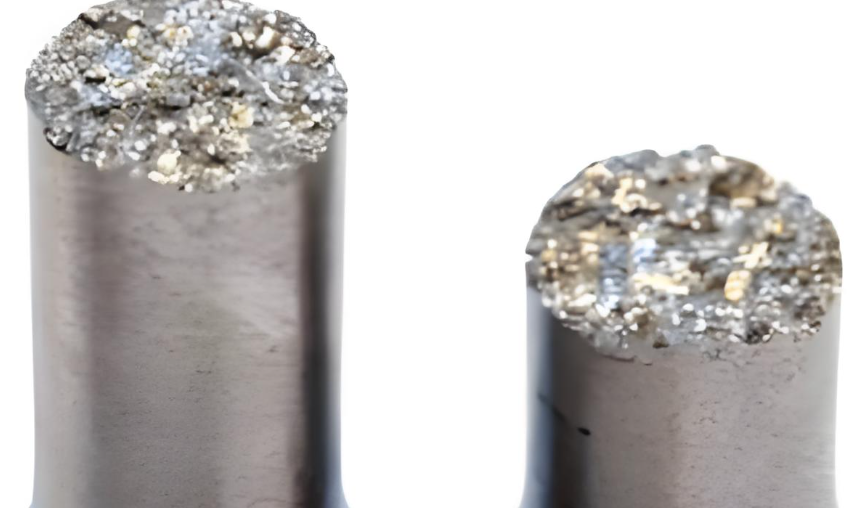

　　脆性断裂特征： 无/少塑性变形，断口相对平整、光亮，常有放射状纹路 (Radial Marks) / 人字纹 (Chevron Pattern) 指向裂源，可能有结晶状外观。

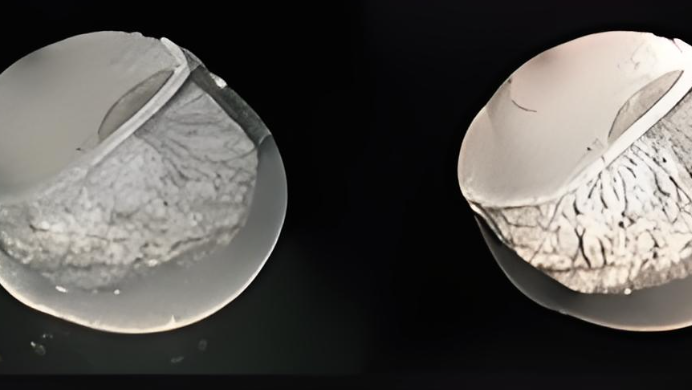

　　疲劳断裂特征： 贝壳纹/海滩纹 (Beach Marks / Arrest Lines) - 指示裂纹扩展前沿；起源区常小而光滑；最终瞬断区（Overload Zone）可能呈韧性或脆性。

　　环境失效 (SCC/HE)： 裂纹常起源于表面，垂直于主应力，分支多（枯树枝状），断口可能有腐蚀产物。

　　“T”形法则： 多条放射纹交汇处或人字纹尖端指向裂源。

　　检查裂源区： 是否有缺陷（夹杂、孔洞、刀痕、腐蚀坑）？表面损伤？应力集中特征？

　　微观断口分析 (Microscopic Fractography - 扫描电镜 SEM ):

　　金标准！ 确认断裂模式，揭示更精细机制：

　　韧性断裂： 韧窝 (Dimples) - 蜂窝状凹坑，底部常有夹杂物/第二相粒子。

　　脆性断裂： 解理台阶 (Cleavage Steps) 和 河流花样 (River Patterns) (穿晶)；或冰糖状 (Rock Candy) 形貌（沿晶 Intergranular）。

　　疲劳断裂： 疲劳辉纹 (Fatigue Striations) - 最重要的特征！平行条纹，间距代表单次循环扩展量。寻找二次裂纹 (Secondary Cracking)。

　　SCC： 沿晶或穿晶 + 腐蚀产物 + 少量塑性变形 + 分支裂纹。

　　氢脆 (HE)： 沿晶或准解理 (Quasi-Cleavage)，鸡爪纹 (Tearing Topography Surface, TTS) 是典型特征之一。

　　蠕变断裂： 沿晶空洞 (Cavities) 和 微裂纹 (Microcracks)，尤其在晶界三叉点处。

　　能谱分析 (EDS)： 分析断口上微区成分（腐蚀产物、夹杂物、污染物），判断环境作用。

　　材料检测 (Material Characterization):

　　化学成分分析： 光谱（OES, ICP）、碳硫仪 - 验证材料是否符合牌号，有无有害元素（如S, P, H, Pb, Sn等）。

　　力学性能测试：

　　硬度测试 (Hardness)： 快速评估强度，辅助判断热处理状态。

　　拉伸试验 (Tensile)： 获取屈服强度 (YS)、抗拉强度 (UTS)、延伸率 (El)、断面收缩率 (RA) - 关键指标！

　　冲击试验 (Impact)： 夏比V型缺口 (CVN) - 评估韧性及韧脆转变温度 (DBTT)。

　　断裂韧性测试 (KIC / JIC) (若需要)： 评估材料抵抗裂纹扩展的能力。

　　金相分析 (Metallography)：

　　显微组织观察： 晶粒度、相组成（铁素体 F、珠光体 P、奥氏体 A、马氏体 M、贝氏体 B 等）、夹杂物（类型、级别）、脱碳层、增碳层、白亮层（渗氮/渗碳）、裂纹形态及与组织关系。

　　评估制造/热处理质量： 是否存在过热、过烧、未回火马氏体、异常组织等。

　　应力分析 (Stress Analysis) ：

　　工作应力计算： 基于失效载荷和几何尺寸。

　　有限元分析 (FEA)： 模拟部件受力，精确计算应力分布，识别应力集中区域及其大小。

　　残余应力测量： X射线衍射法 (XRD) 或钻孔法 - 评估制造过程引入的残余应力水平。

　　环境模拟与验证 (Environmental Verification)：

　　如有SCC或HE嫌疑，可在实验室模拟服役环境进行验证试验。
